Baubericht DFS Reiher III M 1:6 nach Bauplan von Detlef Draheim

Weil mir die Knickflügel gefallen, fiel meine Wahl auf das Oldtimer Segelflugmodell Reiher DFS. Auch habe ich mich für den Bau einer Reiher DFS nach klassischer Bauart entschieden, also Bau nach Plan ohne vorgefertigte Teile.

Es standen 3 Baupläne zur Auswahl :

  • Klaus Nietzer 1974, Spannweite 3780 mm, Profil NACA 6409 mod, aufgelegt beim Verlag für Technik und Handwerk (VTH)
  • Bauplan von Krick Modellbau
  • Detlef Draheim, Spannweite 3166 mm im Maßstab 1:6, Profil GÖ 549/676

Schließlich habe ich mich für den Bauplan von Draheim entschieden.

In RC-Network gibt es ebenfalls einen Baubericht, sodass gute Arbeitsgrundlagen vorhanden waren.

Allgemeines

Gemäß einem Artikel von Herrn Maserer ( im Internet leider nicht mehr verfügbar) habe ich das Profil abgeändert in HQW3-13 in der Absicht, die Fluggeschwindigkeit zu reduzieren. Die Anlenkungen baute ich ebenfalls nicht plangetreu, sondern verwendete für jedes Ruder ein eigenes Servo. Auch der Konstruktion der Bremsklappen bin ich nicht gefolgt, sondern habe elektrische Störklappen eingebaut. Der Oldtimer ist für den Seglerschlepp vorgesehen. Folglich verfügt es über keinen eigenen Antrieb. Alle Teile des Originalplans habe ich auf Transparentpapier kopiert und dann auf das Baumaterial geklebt. Sicherlich gibt es gegenüber gefrästen Teilen gewisse Ungenauigkeiten, die sich aber mit Konzentration und genauem Arbeiten minimieren lassen. Den Rest erledigt der Holzleim. Beim Aufkleben der Schablonen musste ich vor allem bei langen, dünnen Teilen darauf achten, dass nicht zu viel Kleber das Papier durchweicht und somit die Form verzogen wird. Durch Nachmessen lässt sich überprüfen, ob die Form eingehalten wurde. Konsequent habe ich während des Aussägens immer darauf geachtet, dass die Schablone korrekt auf dem Baumaterial liegen blieb und nicht durch den Fingerdruck oder das Sägeblatt verschoben wurde. Nach dem Ausschneiden wird jedes Teil ohnedies nochmals auf den Plan gelegt und nachgeschliffen.

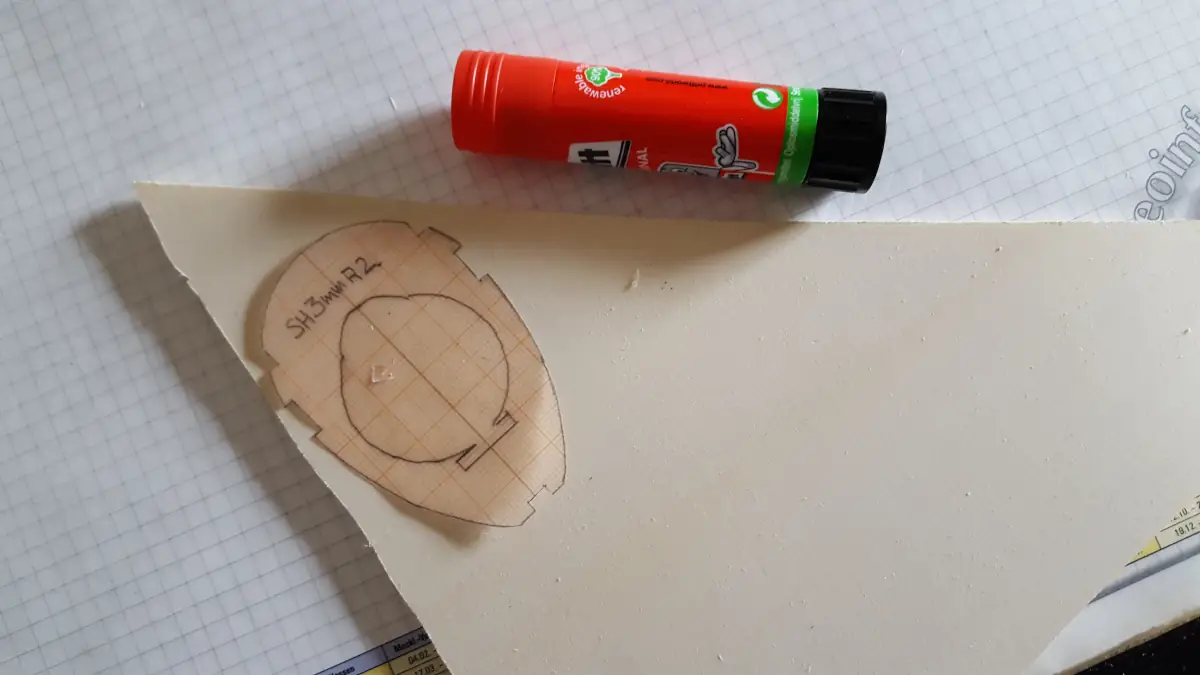

Bild 1 Übertrag vom Plan aufs Holz

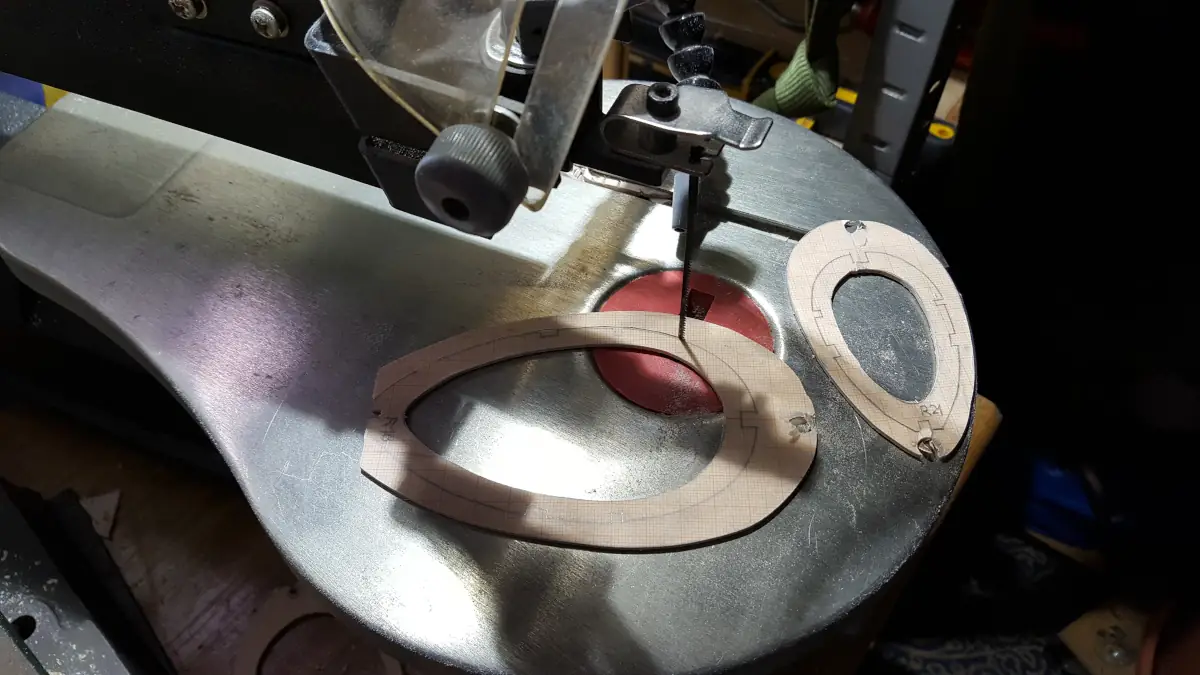

Bild 2 Aussägen mit der Dekupiersäge

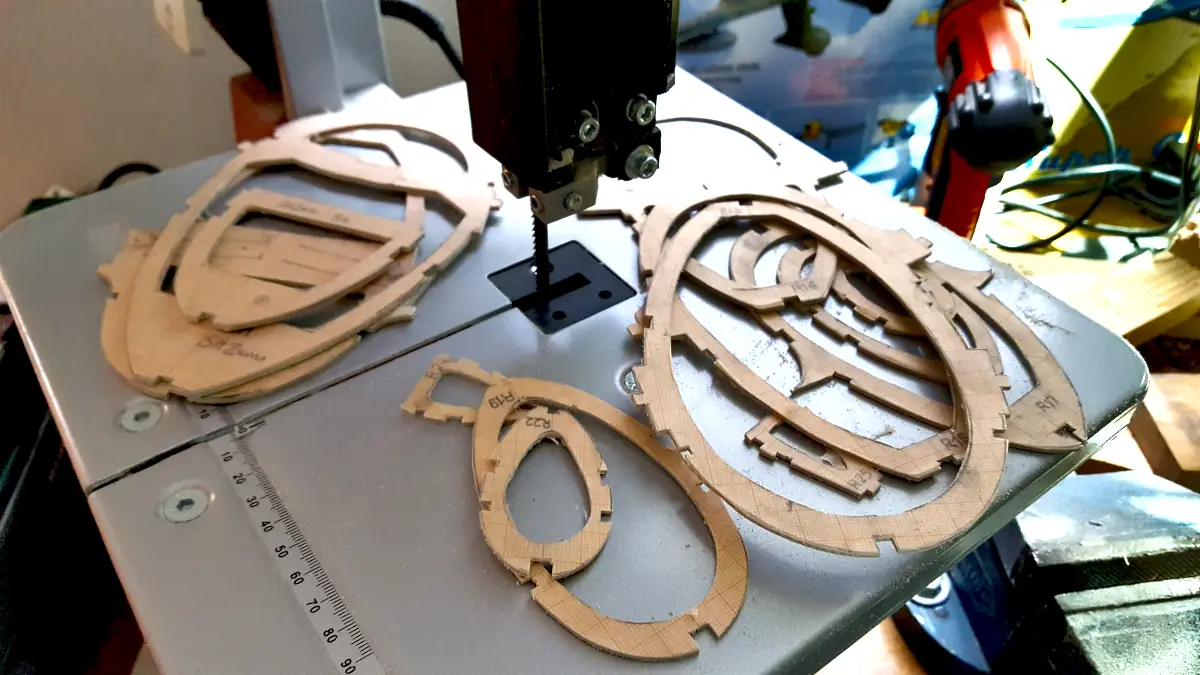

Bild 3 Fleißarbeit

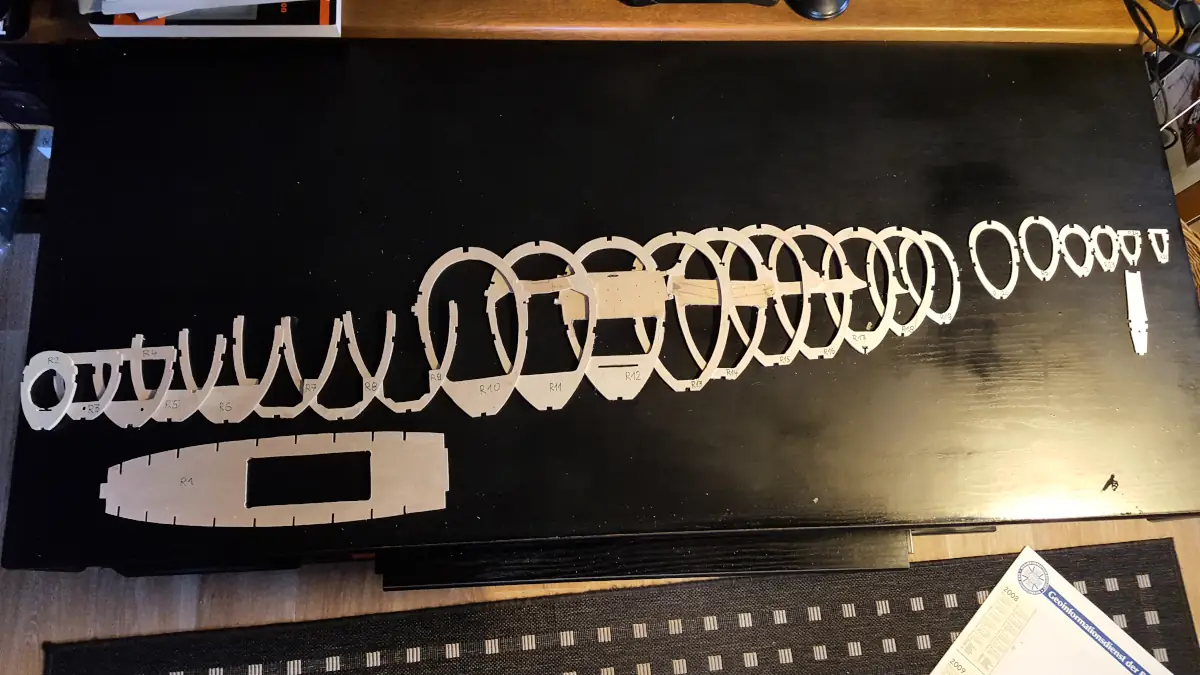

Bild 4 Die Rumpfrippen sind fertig

Rumpfbau

Solange ich die Spanten und Gurte verleimt habe, habe ich bei jedem Teil auf gerade Ausrichtung und Rechtwinkligkeit geachtet. Auf dem Baubrett war die Mittellinie aufgezeichnet. Mit dem Kielgurt wurde ständig die gerade Ausrichtung überprüft. Geodreieck und Aluwinkel dienten zum Einhalten und Überprüfen des rechten Winkels. Weitere Hilfsmittel waren vier Hilfsspanten, die auf dem Baubrett befestigt waren.

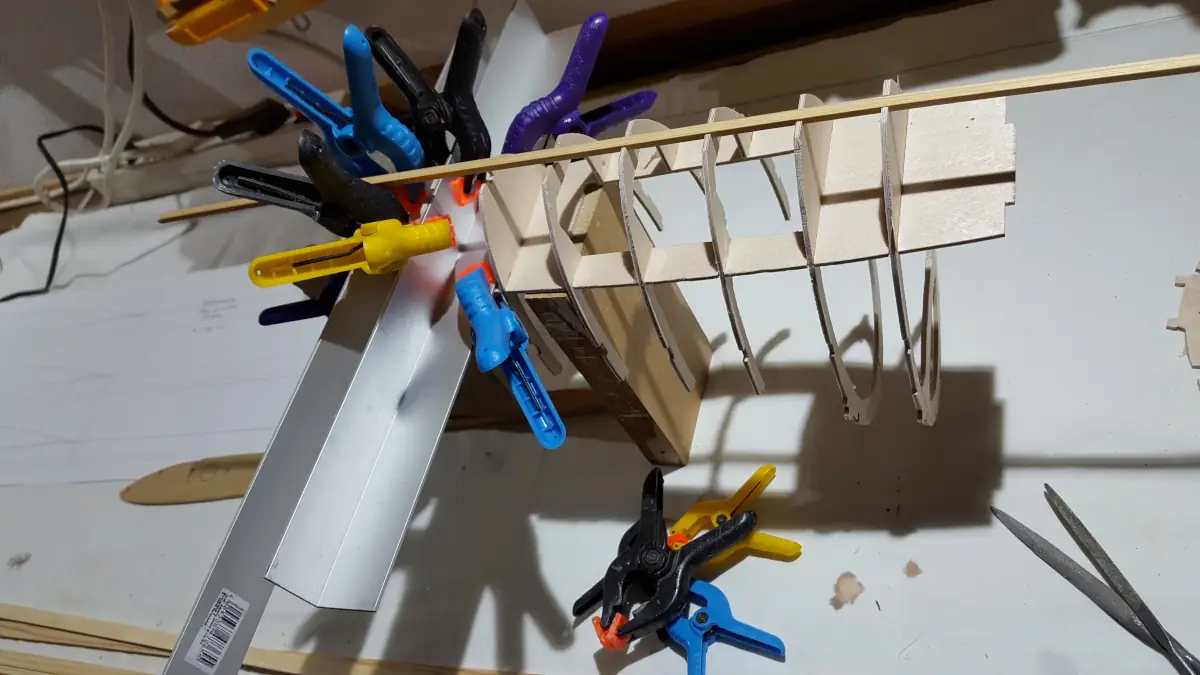

Bild 5 Baubeginn mit dem Rumpfvorderteil

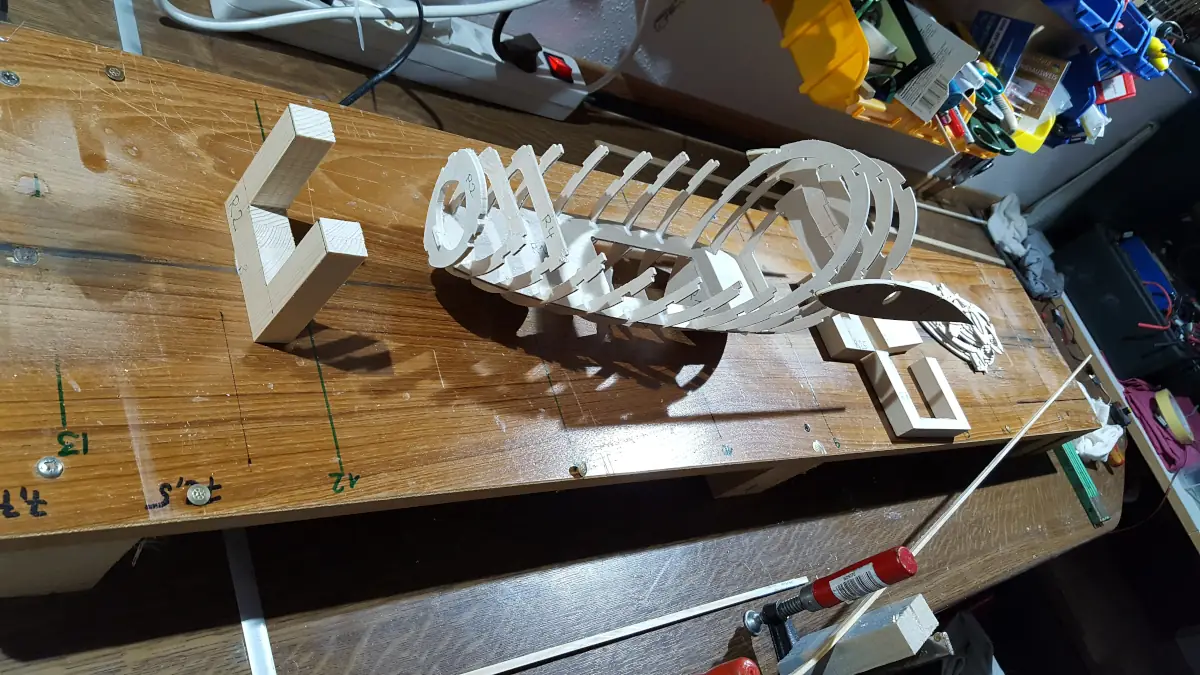

Bild 6 Die wichtigsten Elemente sind zusammengefügt

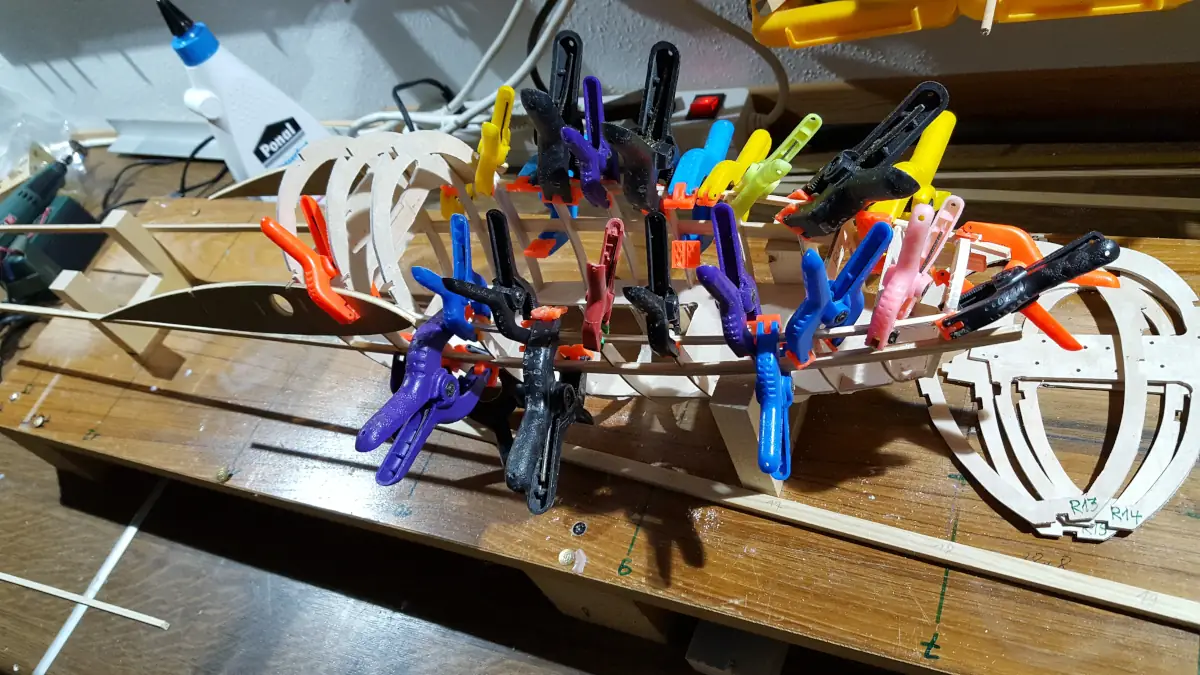

Bild 7 Anbringen der Gurte

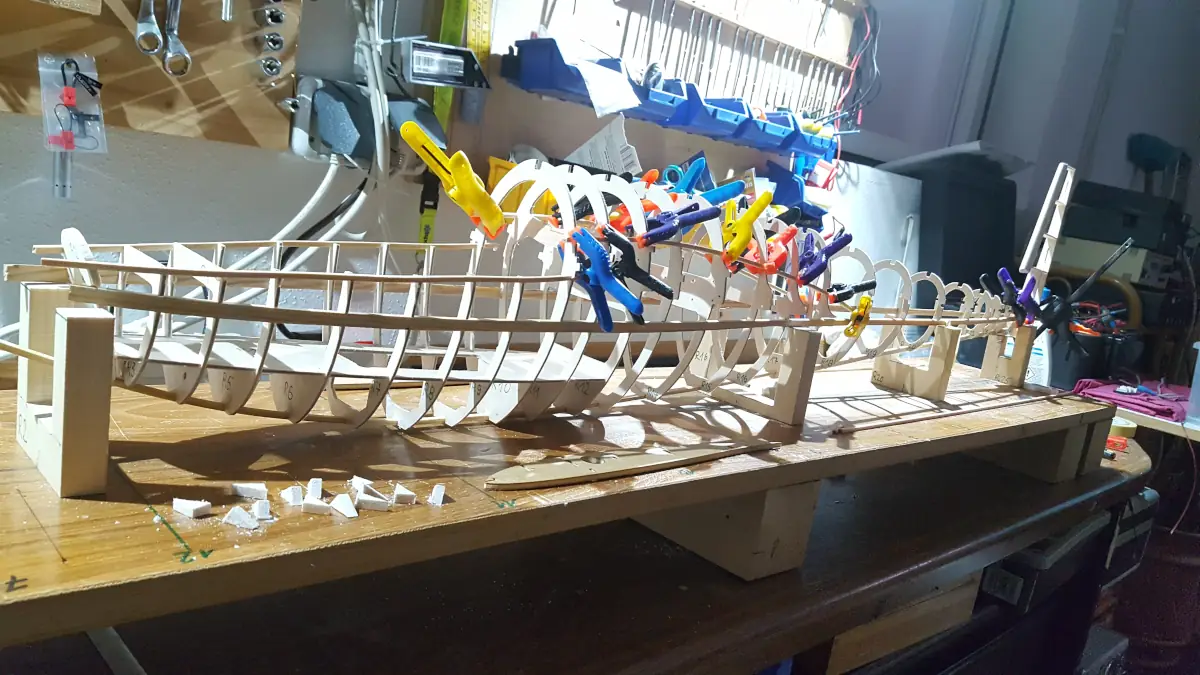

Bild 8 Rumpf Rohbau mit Hilfsspanten

Obwohl das Seitenleitwerk zumindest im Punkt Gewicht gut geglückt war , hat sich die Mühe aber bei der Austrimmung des Modells nicht ausbezahlt. Ich musste trotzdem noch ca. 400 gr. Blei in die Rumpfspitze geben. Somit bin ich deutlich über das Fluggewicht lt. Plan gekommen.
Erst nach Einpassen der Ruder habe ich die Beplankung des Seiten- und Höhenleitwerks fertig gestellt. Danach konnte ich die Ruder ganz exakt einpassen.

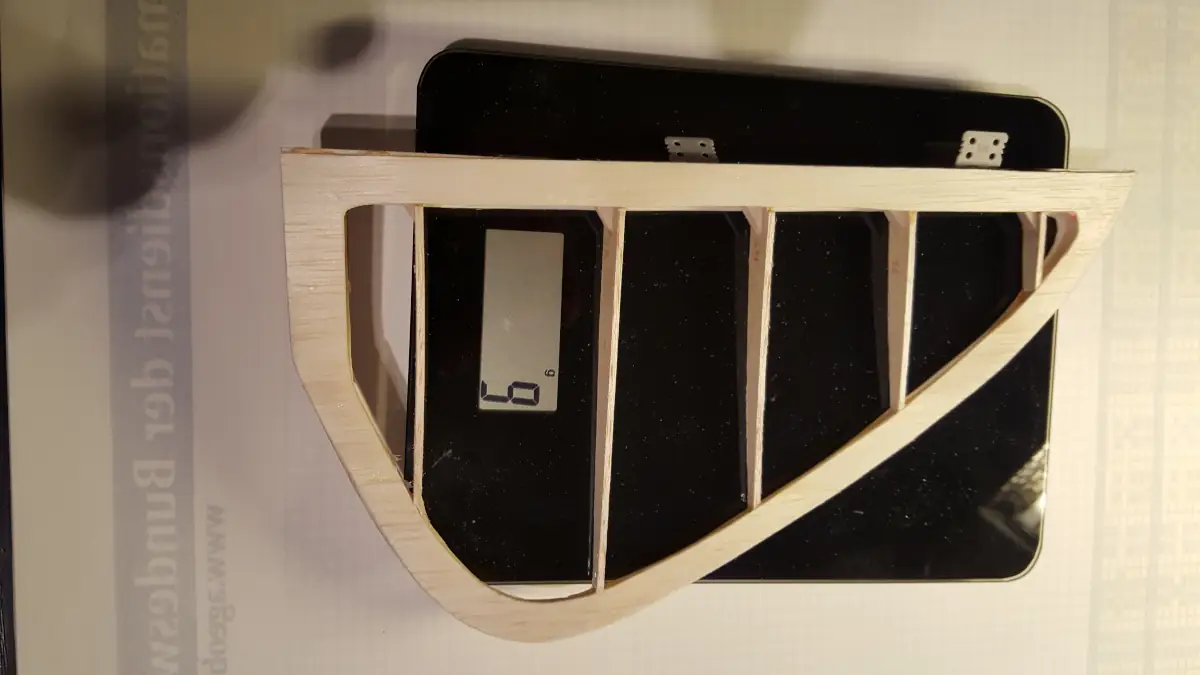

Bild 9 Seitenleitwerk

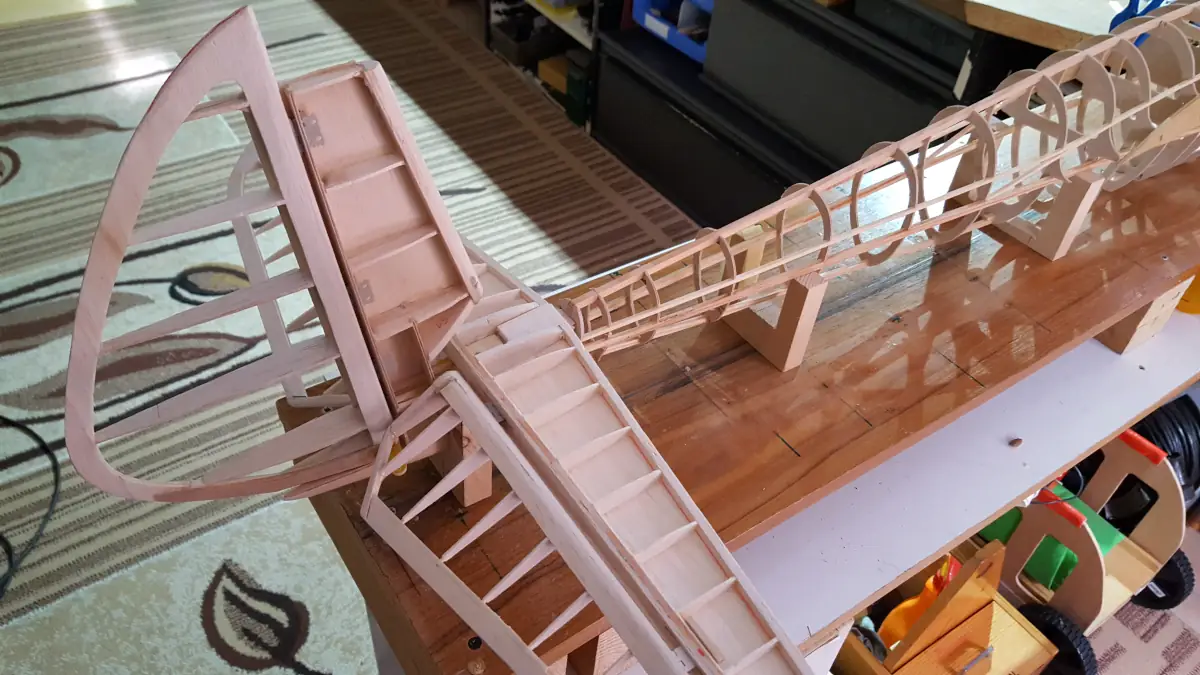

Bild 10 Rumpf Rohbau mit Hilfsspanten

Anlenkung Leitwerk

Vor der Beplankung des Rumpfs habe ich die Anlenkung für Höhen- und Seitenruder eingepasst mit dem Ziel möglichst spielfrei und leichtgängig. Den Austritt des Anlenkdrahtes aus dem Rumpf habe ich mit Kiefernleisten verstärkt. Das bildet gleichzeitig eine Führung für den Draht.

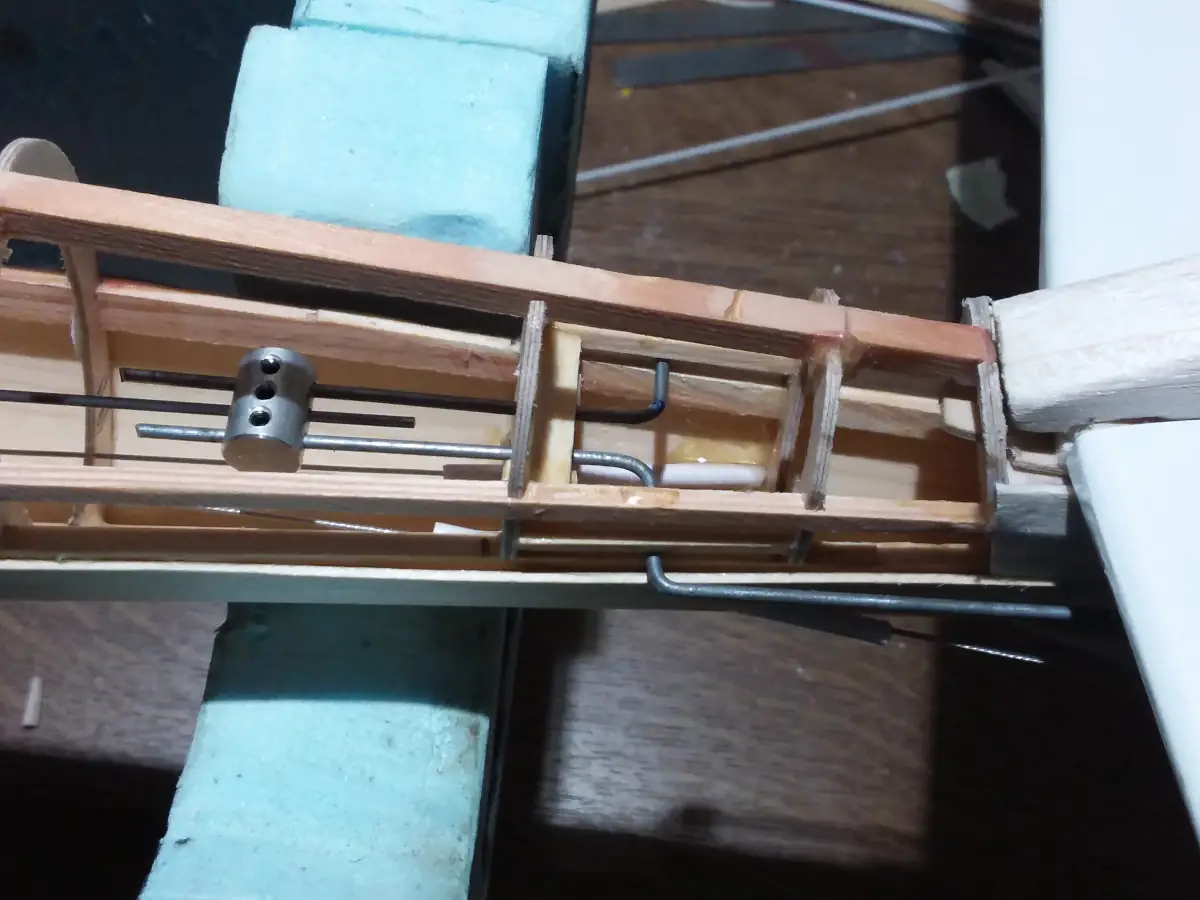

Bild 11 Anlenkung von Höhen- und Seitenruder

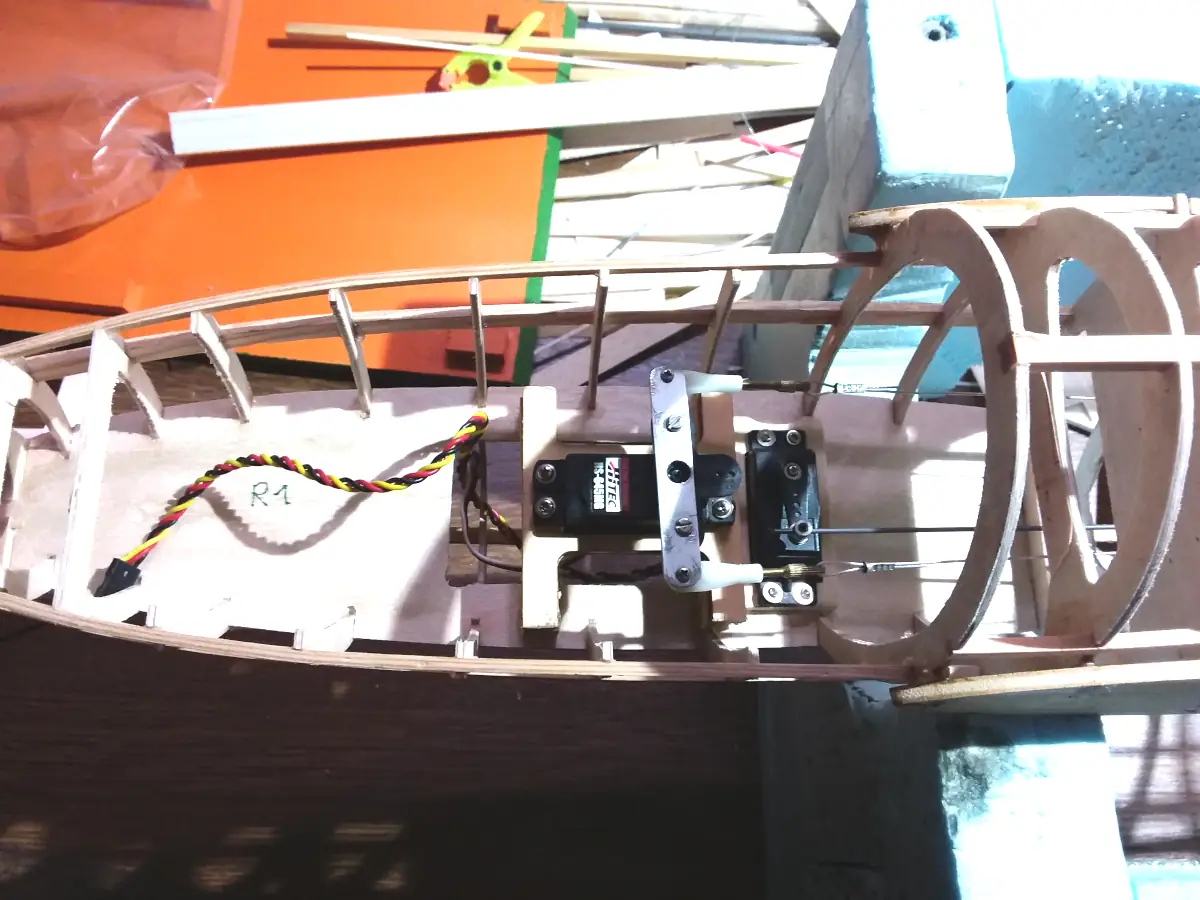

Bild 12 Höhen- und Seitenruderservo

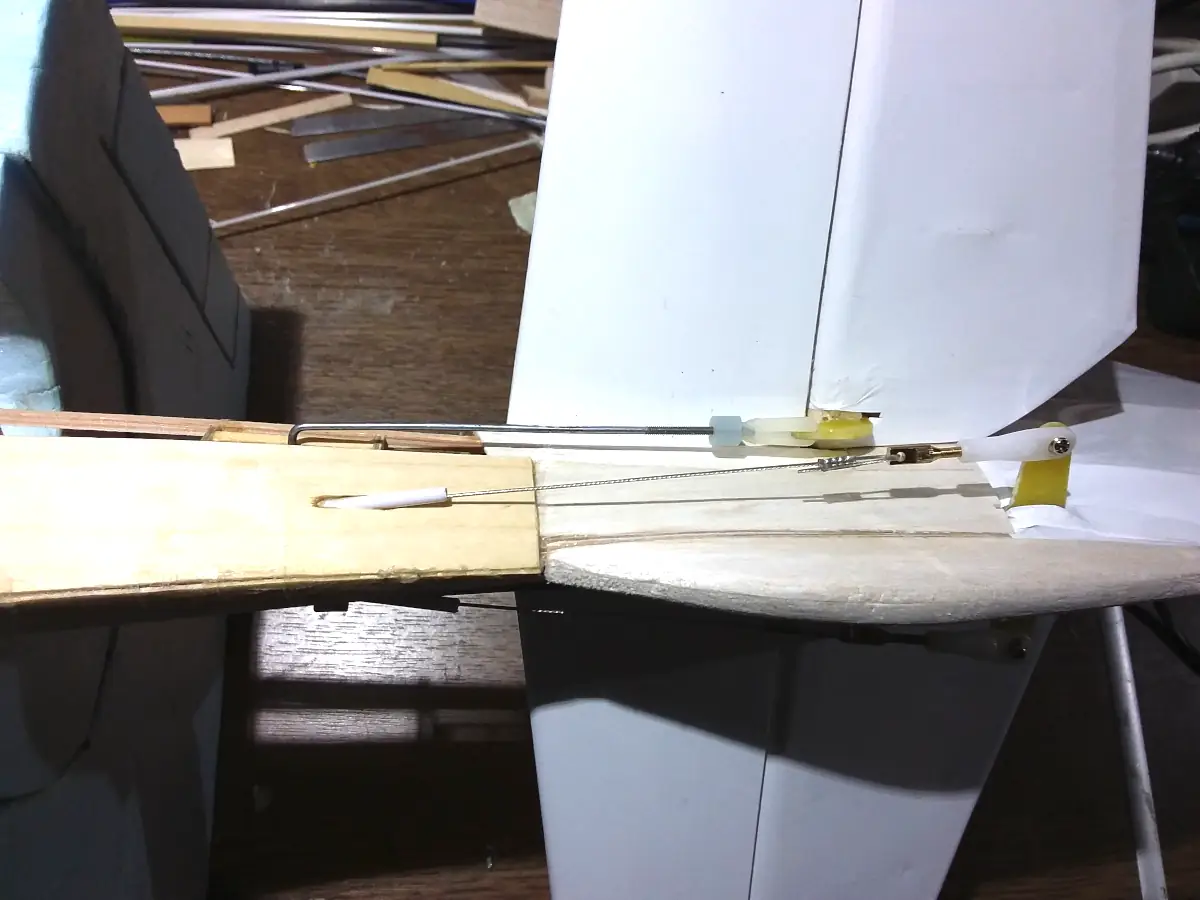

Bild 13 fertig eingebaute Leitwerksanlenkung

Beplankung

Für die Beplankung des Rumpfes habe ich Furnier verwendet. Zuerst habe ich eine Papierschablone angepasst. Diese habe ich dann aufs Furnier übertragen und ausgeschnitten. Kniffelig waren die Teile des Rumpfrückens über dem Flächenansatz. Hier musste ich das Furnier in zwei verschiedene Richtungen biegen, teilweise mit einem engen Radius. Ohne ordentliches Wässern der einzelnen Segmente wäre das Furnier gebrochen.

Bild 14 Beplankung....

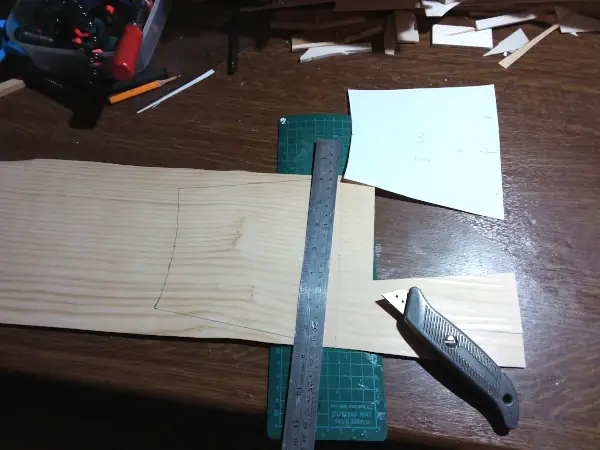

Bild 15 ... segmentweise ...

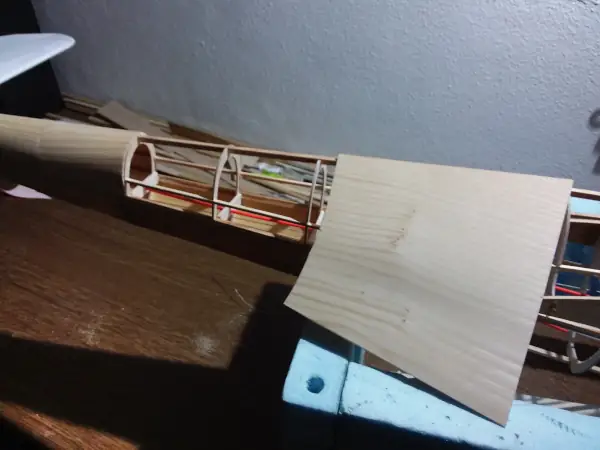

Bild 16 ... mit Furnier

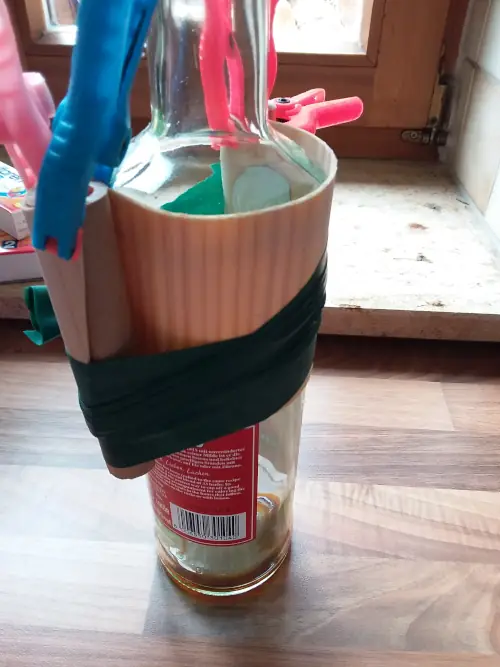

Bild 17 wässern und biegen

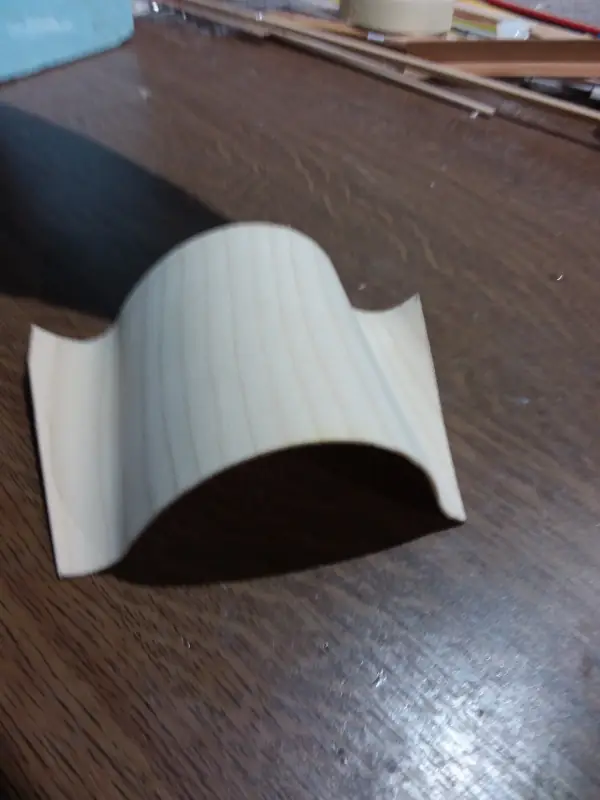

Bild 18 Segment für den Rumpfrücken im Bereich Flächenübergang

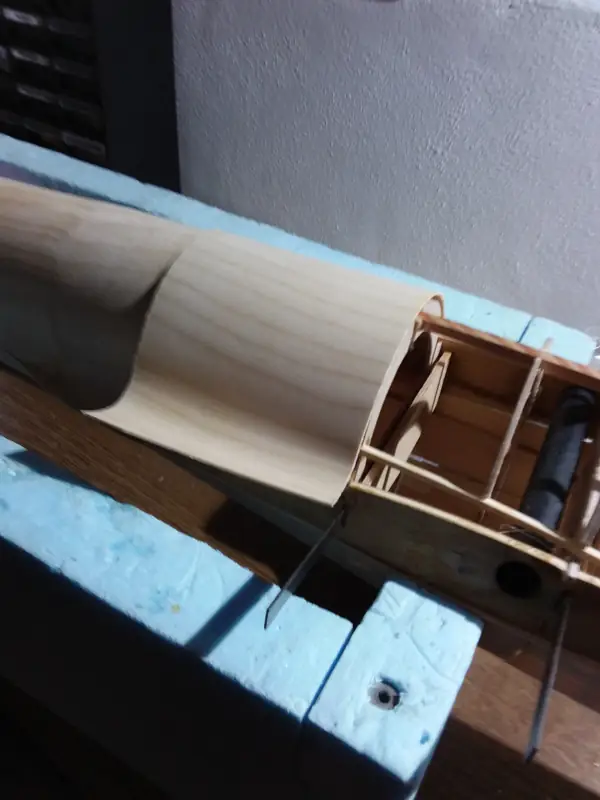

Bild 19 Anpassen vor dem Verkleben durch Schneiden und Schleifen

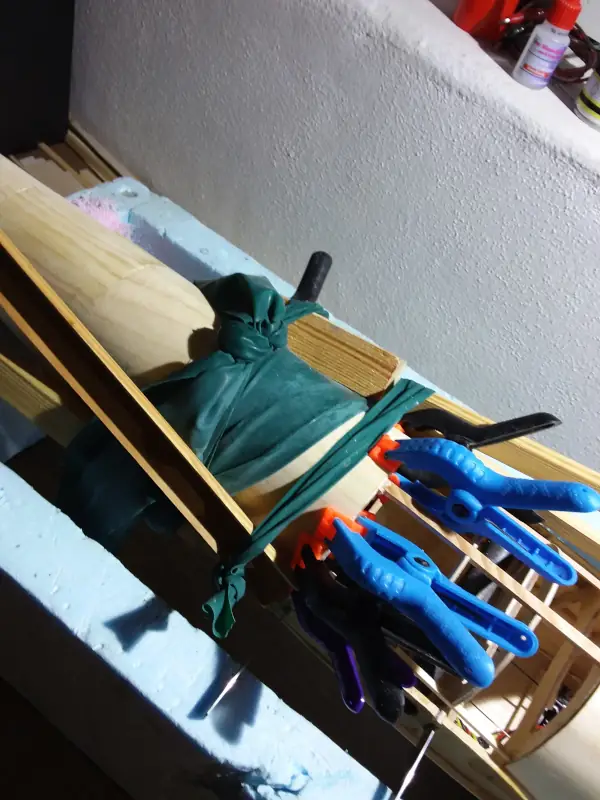

Bild 20 Verkleben der Beplankung an der schwierigsten Stelle

Die Steckung

Zwei Flachstähle pro Tragfläche bilden die Steckung. Beide Tragflächen werden mit einer Feder zusammengehalten.

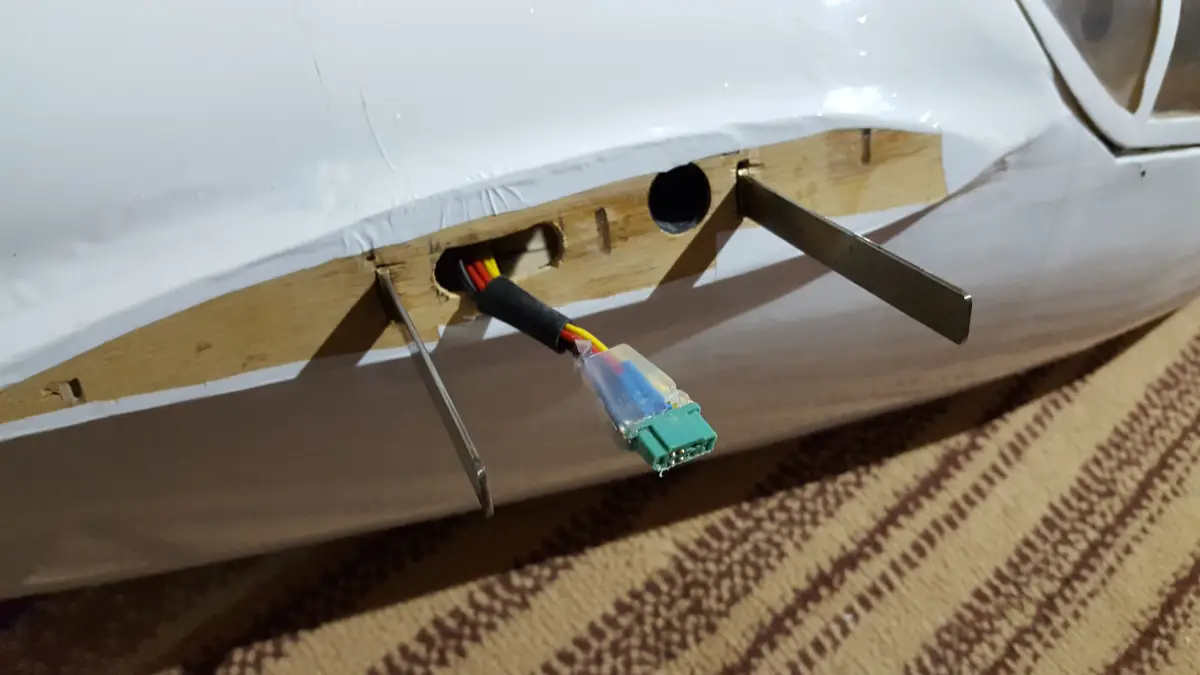

Bild 21 Flächensteckung

Damit die Steckung im Rumpf später an die Flächensteckung angepasst werden kann, sollte die Aufnahme für die Steckung gemäß Plan zunächst mit Faden an den Rumpfspant angeheftet werden. Um später die angepasste Steckung endgültig fixieren zu können, habe ich die „Nahtstellen“ mit Öffnung nach oben verkastet. So brauchte ich nach der Anpassung die Verkastung nur noch mit Epoxy ausgießen.

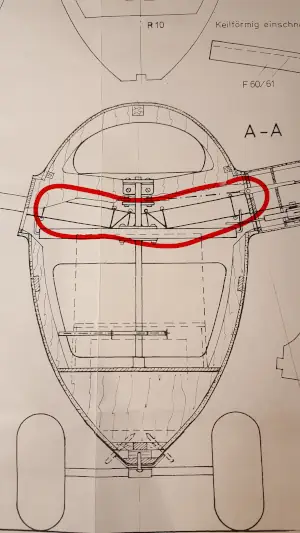

Bild 22 Fixierung gemäß Plan mit Schnur

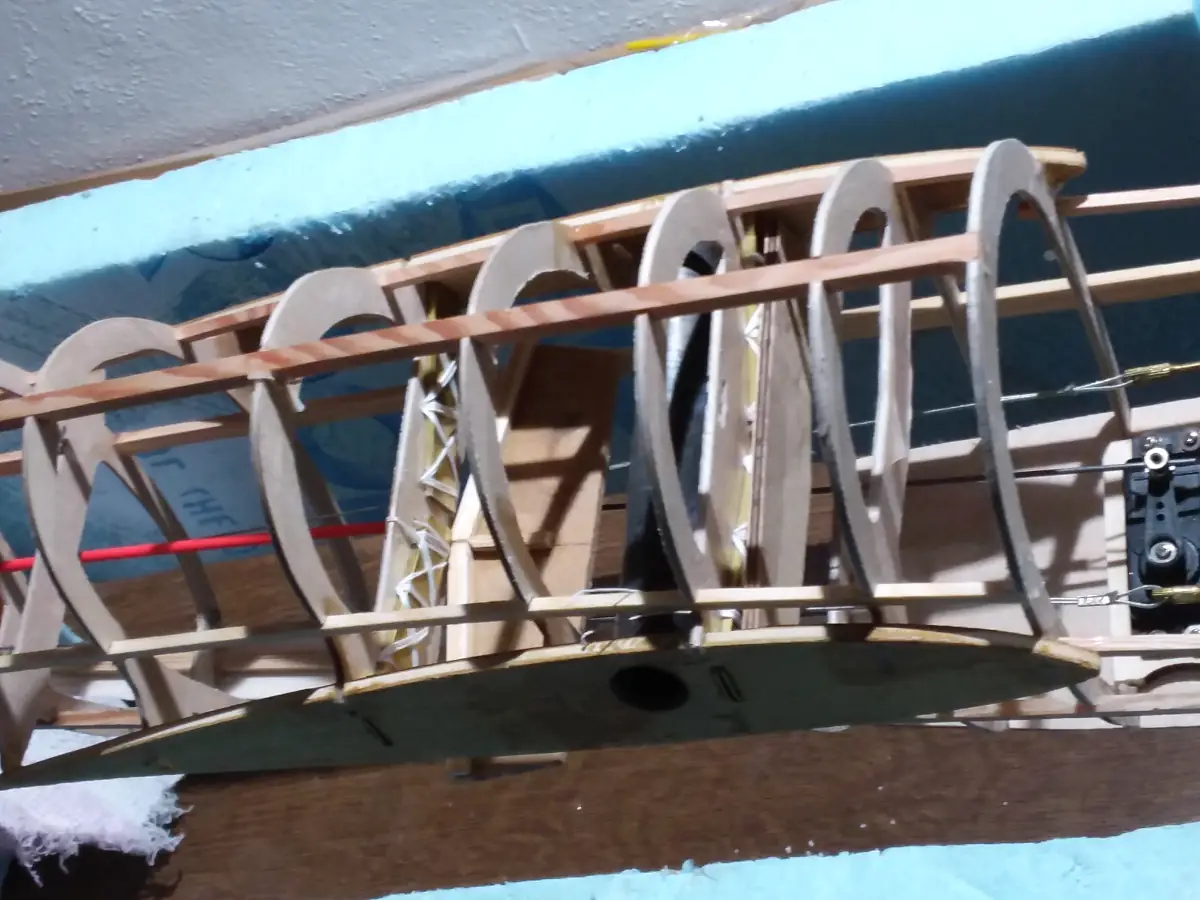

Bild 23 Einkastung der Steckungsaufnahme als Vorbereitung zur endgültigen Fixierung mit Harz

Abschluß

  • Das Abfluggewicht ist deutlich höher als im Plan vorgesehen
  • Für die EWD wurden 0,5 ° gemessen

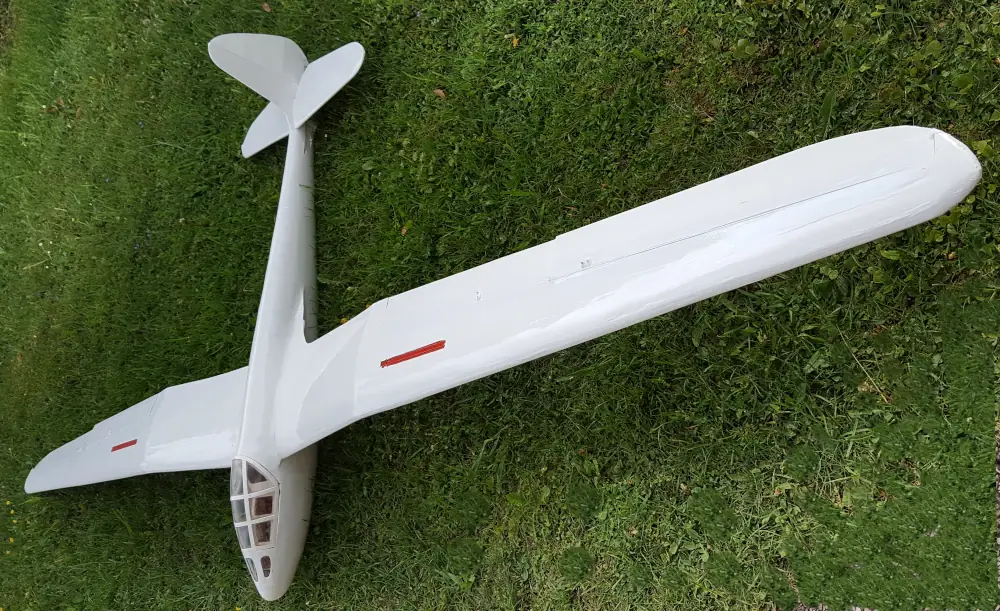

  • Bespannt wird zunächst nur mit weisser Folie. Die endgültige Farbgebung erfolgt nach dem Erstflug nach einem der folgenden Designs

Vorgesehene Designs

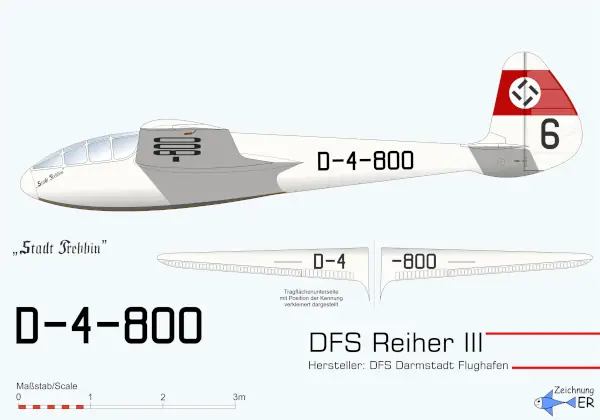

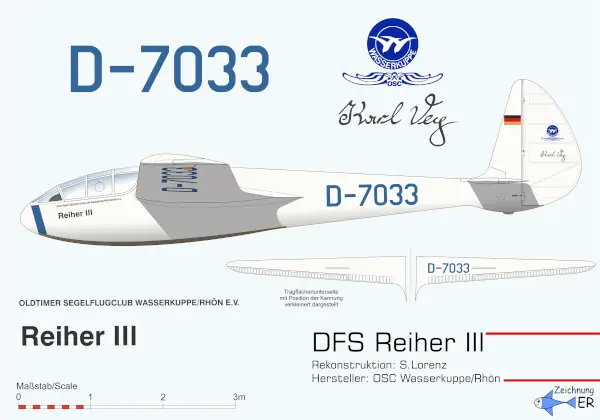

Design 1 Design 2 Design 3
